QUNDIS

Su sayacı

Soğuk ve sıcak su için. Yenilikçi Radyo teknolojisi.
Ürünler Avantajlar SSS Kurulum

QUNDIS su sayaçları hakkında

QUNDIS, hem elektronik hem de mekanik su sayaçları sunmaktadır. Q water olarak adlandırılan bu ürünler, bina içindeki soğuk ve sıcak su tüketimini güvenilir bir şekilde kaydeder. Cihaz tipine ve montaj malzemesine bağlı olarak, tüm cihazlarımız su borusuna sıva üstü veya duvar içine monte edilebilir.

Ölçüm cihazlarımız, ölçüm hizmeti sağlayıcıları ve son kullanıcılar için büyük avantajlar sunar: Entegre telsiz veya telsiz ek modüllerimiz sayesinde, mekanik su sayaçları da tüketim verilerinin tamamen otomatik olarak kaydedilmesi için kullanılabilir. Tüm sayaçlarımız, her türlü manipülasyona karşı optimum koruma sağlar.

Q water 5.5 R Elektronik dişli tip su sayacı 80mmYeni

Q water 5.5 R
Elektronik dişli tip su sayacı

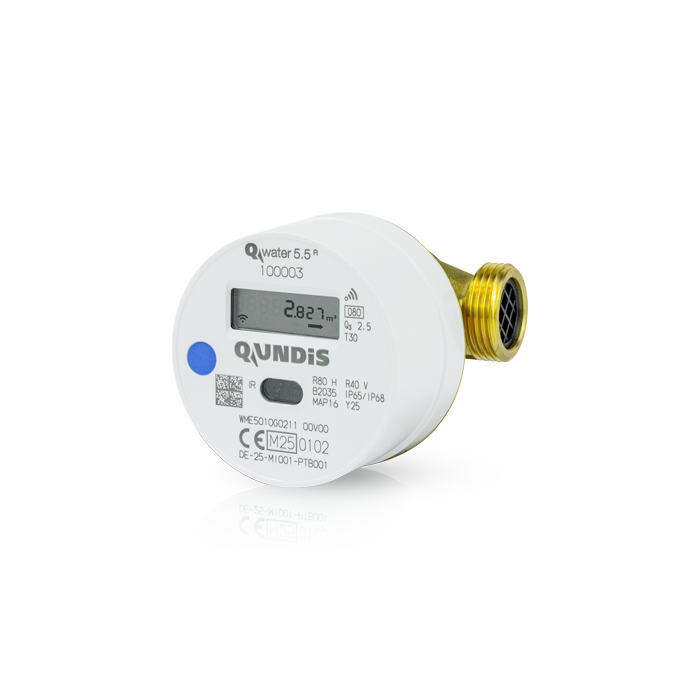

Q water 5.5 R Elektronik dişli tip su sayacı 80mm

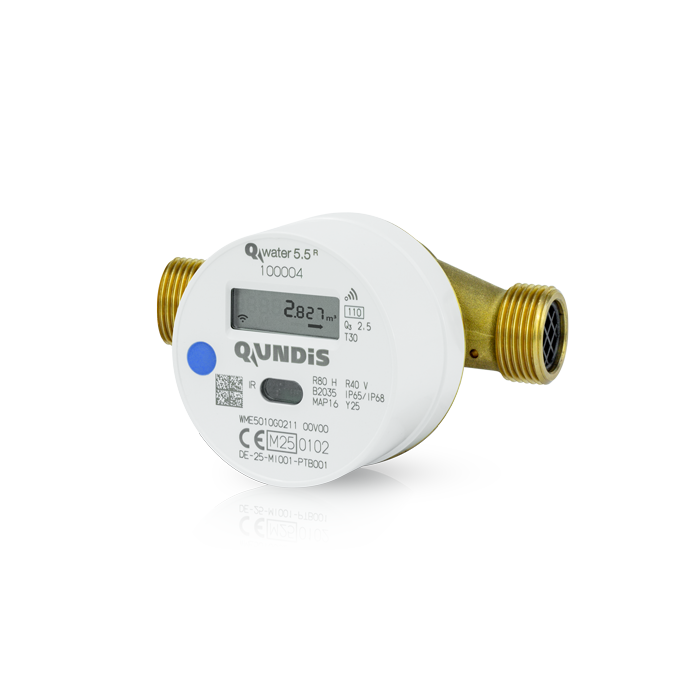

Q water 5.5 R Elektronik dişli tip su sayacı 110mm

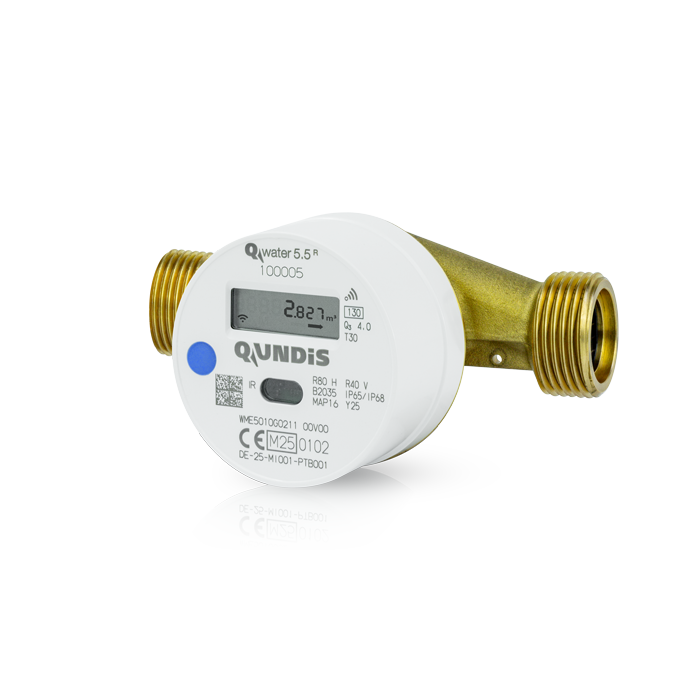

Q water 5.5 R Elektronik dişli tip su sayacı 130mm
Ürün broşürü (EN) Data Sheet Tender text

Q water 5.5 R

Elektronik dişli tip su sayacı
Montajı kolay. Dayanıklı. Güvenilir.

Q water 5.5 R, hassas ölçüm teknolojisini yüksek pratiklik ile bir araya getirir. Metal akış sensörü ve kanatlı çarkın geliştirilmiş yatağı, kireç ve kirlenmelere karşı dayanıklılığı artırır ve uzun süreli güvenilir ölçüm sağlar. Ek mühürleme delikleri, güvenli kurulumu destekler ve kolaylaştırır. Entegre kablosuz teknoloji, Q AMR ve Q walk-by telgraflarını standart olarak C Modunda iletir. Entegre kablosuz teknoloji, optimize edilmiş gösterge döngüsü ve esnek model çeşitliliği sayesinde sayaç, neredeyse her türlü kurulum durumuna uygundur.

  • Kireç ve kir etkisinde bile güvenilir ölçüm sonuçları için sağlam ölçüm teknolojisi.
  • Ek mühürleme delikleri ve 360° dönebilen hesaplama ünitesi sayesinde basit ve güvenli montaj.
  • OMS standardına uygun Q AMR ve Q walk-by ile güçlü kablosuz performans sayesinde güvenilir uzaktan okuma.
  • Optimize edilmiş ekran ve yeniden tasarlanmış görüntüleme döngüsü sayesinde hızlı devreye alma ve rahat okuma.
  • Pirinçten optimize edilmiş veya kurşunsuz versiyon sayesinde esnek kullanım olanakları.
  • Entegre kaçak algılama özelliği sayesinde anormalliklerin erken tespit edilmesi.
  • Security Mode 5 veya 7 uyarınca isteğe bağlı AES şifreleme sayesinde güvenli veri aktarımı.
  • Tüm QUNDIS sistem çözümleriyle uyumluluk sayesinde esnek sistem entegrasyonu.
Vidalı tip su sayacı türleri
Yüzeye monteli 80 mmQ3 2,5 m³/h
Yüzeye monteli 110 mmQ3 2,5 m³/h
Yüzeye monteli 130 mmQ3 4 m³/h
[Translate to Türkçe:] Product picture QUNDIS Q water 5.5 R - Electronic measuring capsule water meterYeni

Q water 5.5 R
Elektronik ölçüm kapsüllü su sayacı

[Translate to Türkçe:] Product picture QUNDIS Q water 5.5 R - Electronic measuring capsule water meter
Ürün broşürü (EN) Veri sayfası (EN)

Q water 5.5 R

Elektronik ölçüm kapsüllü su sayacı
Sağlamlık ve verimlilik konusunda yeni standartlar.

Pervane yataklarının yenilikçi tasarımı sayesinde, Q water 5.5 R kireç ve kireçlenmeye karşı daha dayanıklıdır. Geliştirilmiş elektronik aksam, elektromanyetik parazitlere karşı daha fazla direnç sağlar. Ayrıca, sızdırmazlık halkalı optimize edilmiş, daha ince gövde, mevcut krom parçaların daha çok yönlü kullanımını mümkün kılar. Gelecekte de geçerliliğini koruyacak ve güvenilir bir su sayacı çözümü için mükemmeldir.

  • Güçlü telsiz iletim performansı: uzaktan okuma Q AMR (OMS uyumlut) ve Q walk-by (365 gün / yıl) için ideal
  • Hızlı ve hatasız başlatma ve okumalar için optimize edilmiş ekran ve ekran döngüsü
  • Güvenilir montaj için A34'te sağlam pirinç bağlantı halkası
  • Çok sayıda mevcut krom parça ile uyumluluk için ince conta halkası ve hesaplama birimi muhafazası
  • Kullanım suyu sistemlerinin güvenli ve hijyenik çalışması için sızıntı algılama
  • Tüm QUNDIS sistem çözümleriyle uyumlu
Ölçüm kapsülü varyantıDebiDişTanım
Bağlantı arayüzü ISTQ3 2,5 m³/hG2Koaksiyel kablo
Bağlantı arayüzü TE1Q3 2,5 m³/hM62x2Techem
Bağlantı arayüzü A34Q3 2,5 m³/hM77x1,5 6HAllmess / base embossing 3/4″

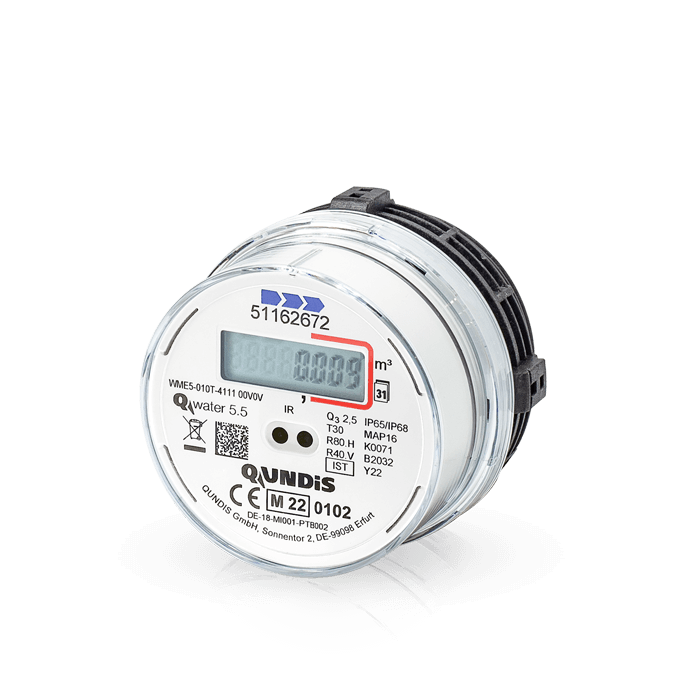

[Translate to Türkçe:] Product picture QUNDIS Q water 5.5 - Electronic measuring capsule water meter

Q water 5.5
Elektronik ölçüm kapsüllü su sayacı

[Translate to Türkçe:] Product picture QUNDIS Q water 5.5 - Electronic measuring capsule water meter
Ürün broşürü (EN) Veri sayfası (EN)

Q water 5.5

Eşsiz: En yaygın EAT bağlantı arayüzleri için MID uyumlu ölçüm kapsülü çeşitleri geniş bir yelpazede sunulmaktadır.

  • Radyo performansı açısından yeni ölçütler : uzaktan yılın 365 günü sahada (Q AMR) veya mobil olarak (Q walk-by) sayaç okuma olanağı
  • Kaçaklar AMR sistemine rapor edilmektedir (kullanışlı ek hizmetlerin teminine imkan vermektedir)
  • En sık kullanılan EAT bağlantı arayüzleri için geniş yelpazede ölçüm kapsülü türleri
  • Gösterilen ve iletilen tüketim değerleri arasında fark yoktur
  • Plastik kapsül kilidi ve otomatik radyo aktivasyonu sayesinde kolayca takılır
  • Tüm QUNDIS sistem çözümleri ile uyumludur
Ölçüm kapsülü varyantıDebiDişAçıklama
Bağlantı arayüzü ISTQ3 2,5 m³/hG2Koaksiyel kablo
Bağlantı arayüzü TE1Q3 2,5 m³/hM62x2Techem
Bağlantı arayüzü A34Q3 2,5 m³/hM77x1,5 6HAllmess / bottom impression 3/4″
Bağlantı arayüzü MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC/ABB-MOE
Bağlantı arayüzü HT2Q3 2,5 m³/hM66x1307/1
Bağlantı arayüzü METQ3 2,5 m³/hM64x2Metrona K3/W3
Bağlantı arayüzü MB3Q3 2,5 m³/hM76x1,5MB3
Bağlantı arayüzü DM1Q3 2,5 m³/hM60x2Deltamess
Bağlantı arayüzü MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Bağlantı arayüzü WE1Q3 2,5 m³/hM78x1,5Wehrle
Bağlantı arayüzü WGUQ3 2,5 m³/hM66x1,25Su cihazları
[Translate to Türkçe:] Produce picture of QUNDIS Q water 5.5 - electronic valve and bathtub water meter

Q water 5.5
Elektronik valf ve küvet su sayacı

[Translate to Türkçe:] Produce picture of QUNDIS Q water 5.5 - electronic valve and bathtub water meter
Ürün broşürü (EN)

Q water 5.5

Elektronik valf ve küvet su sayacı
Q water 5.5 temelinde geniş kapsamlı yedek armatür seti yelpazesi

  • Geniş kapsamlı yedek armatür seti yelpazesi: Q water 5.5, birçok büyük üreticinin mevcut ürünlerine ideal bir alternatiftir
  • Güçlü radyo performansı: Q AMR (OMS uyumlu) ve Q walk-by (365 gün/yıl) uzaktan okuma için ideal
  • QUNDIS bağlantı seti, Q water 5.5 IST ile tüm versiyonlarda (C modu, S modu, soğuk, sıcak vb.) her zaman birleştirilebilir, çünkü set ve sayaç ayrı bir ambalajda teslim edilir.
  • Yeni cihazlar için bağlantı seti – Teslimat kapsamı: krom kaplı vana armatürü, orta parça, krom kaplı bağlantı muhafazası ve aksesuarlar (contalar, O-ringler vb.) – Not: Q water 5.5 IST ayrı olarak sipariş edilmelidir
  • Yedek bağlantı seti – Teslimat kapsamı: Orta parça, krom kaplı bağlantı gövdesi ve aksesuarlar (contalar, O-ringler vb.) – Not: Q water 5.5 IST ayrı olarak sipariş edilmelidir
  • TZ90 sıcak su maliyet dağıtıcıları ile donatılmış nesneler artık BBV 5523 bağlantı seti ile donatılabilir ve Q water 5.5 IST telsiz sistem ile okunabilir.
  • Tüm QUNDIS sistem çözümleri ile uyumludur
Yedek ve bağlantı setleri
Monte edilmiş armatür / cihazQUNDIS alternatifi
QUNDIS WMx36.DVNQ water 5.5 IST bağlantı seti BBV 5521 ile
ALLMESS Controller VQ water 5.5 IST bağlantı seti BBV 5521 ile
Su cihazları VZQ water 5.5 IST bağlantı seti BBV 5521 ile
Elster M140 ölçüm kapsülü MO-A/MO-FQ water 5.5 MOC*
Techem TZ 90Q water 5.5 IST bağlantı seti BBV 552 ile


* Sayaç, mevcut bağlantı arayüzüne doğrudan uyar (BBV 5521 bağlantı seti gerekli değildir)

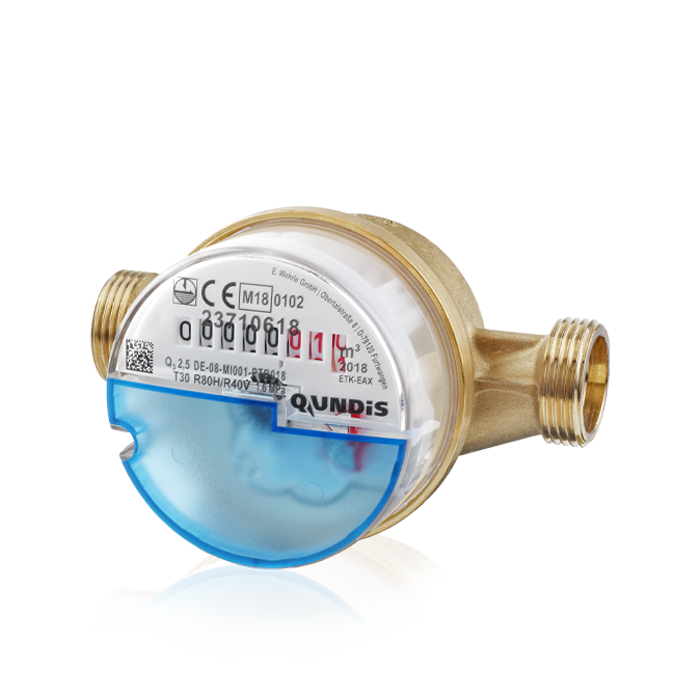

[Translate to Türkçe:] Product picture of QUNDIS Q water 4 - mechanical screw type water meter

Q water 4
Mekanik dişli tip su sayacı

[Translate to Türkçe:] Product picture of QUNDIS Q water 4 - mechanical screw type water meter
Veri sayfası (EN) (SJ EVO) Veri sayfası (EN) (WEH)

Q water 4

Mekanik dişli tip su sayacı


  • QUNDIS'ten modularis arayüzlü mekanik su sayacı
  • Doğrudan boru hattına bağlanır
  • Sayaç okuma işlemi, manipülasyona karşı korumalı bir makaralı sayaç göstergesi aracılığıyla görsel olarak gerçekleştirilir
  • Q walk-by ve Q AMR sistemlerinde kullanılabilen, sonradan takılabilen kablosuz ek modüller

Vidalı tip sayaç varyantları
Sıva üstü 80 mmQ3 2,5 m³/h
Sıva üstü 110 mmQ3 2,5 m³/h
Sıva üstü 130 mmQ3 4 m³/h
[Translate to Türkçe:] Product picture of QUNDIS Q water domestic

Q water domestic
QUNDIS'ten konut tipi çok hüzmeli su sayaçları

[Translate to Türkçe:] Product picture of QUNDIS Q water domestic
Veri sayfası (EN)

Q water domestic

QUNDIS'ten konut tipi çok hüzmeli su sayaçları

  • Q walk-by and Q AMR systems sistemlerine entegrasyon için QUNDIS modularis radyo eklenti modüllerinin (Q module 5.5 water odularis) güçlendirilmesi
  • 360° döndürülebilir 8 haneli gösterge aracılığıyla görsel sayaç okuma
  • Maksimum basınç yükü 1,6 MP

The current range includes meters with permanent flow rates from Q3 2.5 m3/h to 25 m3/h. Other variants on request.

DebiKurulum uzunluğuDişNominal çap
Q3 4,0 m3/h190 mm (yatay)G1“20 DN
Q3 4,0 m3/h105 mm (dikey)G1“20 DN
Q3 10,0 m3/h260 mm (yatay)G1¼“25 DN
Q3 10,0 m3/h150 mm (dikey)G1¼“25 DN
Q3 16,0 m3/h300 mm (yatay)G2“40 DN

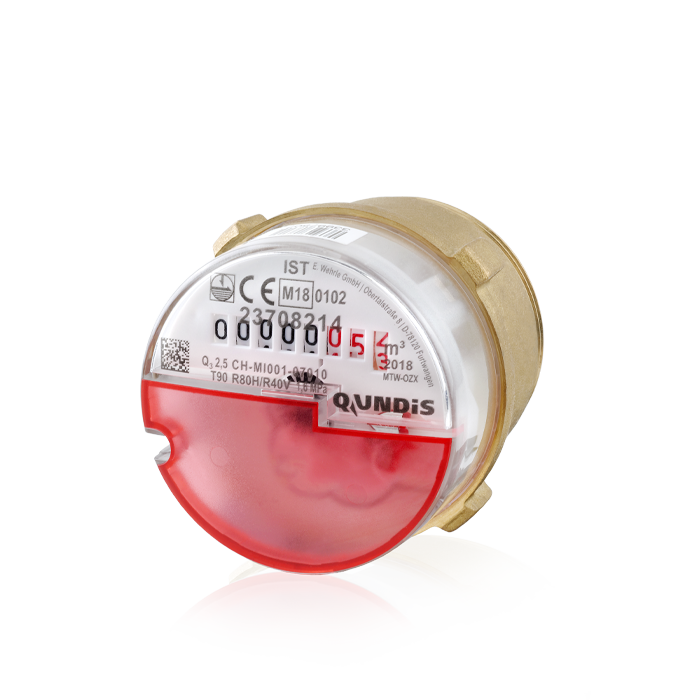

[Translate to Türkçe:] product picture of QUNDIS Q water 4 - mechanical measuring capsule water meter

Q water 4
Modularis arayüzlü mekanik ölçüm kapsüllü su sayacı

[Translate to Türkçe:] product picture of QUNDIS Q water 4 - mechanical measuring capsule water meter
Veri sayfası (EN)

Q water 4

Modularis arayüzlü mekanik ölçüm kapsüllü su sayacı

  • Uygun ölçüm kapsülleri, çeşitli üreticilerin mevcut EAT'leri için mevcuttur
  • Ölçüm kapsülü sayacı olarak bir EAT/EAS (münferit gövde) aracılığıyla doğrudan boru sistemine vidalanır
  • Pervaneli sayacın ekranından görsel okuma
  • Sonradan takılabilen radyo modülleri, Q walk-by ve Q AMR systems sistemlerine entegrasyon sağlar
Ölçüm kapsülü varyantıDebiDişDiş
Bağlantı arayüzü ISTQ3 2,5 m³/hG2Koaksiyel kablo
Bağlantı arayüzü TE1Q3 2,5 m³/hM62x2Techem
Bağlantı arayüzü A34Q3 2,5 m³/hM77x1,5 6HAllmess / bottom impression 3/4″
Bağlantı arayüzü MOC/MOEQ3 2,5 m³/hM65x2ABB-MOC / ABB-MOE
Bağlantı arayüzü HT2Q3 2,5 m³/hM66x1307/1
Bağlantı arayüzü METQ3 2,5 m³/hM64x2Metrona K3/W3
Bağlantı arayüzü MB3Q3 2,5 m³/hM76x1,5MB3
Bağlantı arayüzüe MB2Q3 2,5 m³/hM80x1,5MB2
Bağlantı arayüzü DM1Q3 2,5 m³/hM60x2Deltamess
Bağlantı arayüzü MUKQ3 2,5 m³/hG 2 1/4PolluMuk
Bağlantı arayüzü WE1Q3 2,5 m³/hM78x1,5Wehrle
Bağlantı arayüzü WGUQ3 2,5 m³/hM66x1,25Su cihazları
Şeffaf ölçümler

Kiracılar, bilgileri ve sayaç değerlerini ekran üzerinden her zaman görüntüleyebilirler; elektronik modellerde bu işlem geriye dönük olarak da yapılabilir.

Yükseltilebilir ve esnek

Mekanik sayaçların telsiz teknolojisi ile yükseltilmesi veya tamamen yeni bir sisteme geçilmesi (örneğin Q walk-by'den Q AMR sistemine) her zaman mümkündür.

Basitleştirilmiş yıllık fatura

Yenilikçi telsiz teknolojisi sayesinde okuma otomasyonuy.

QUNDIS ısı sayaçları
QUNDIS ısı sayaçları
Hassas ölçümler

Sertifikalı ölçüm ve test cihazları, su sayaçlarımızın ölçüm doğruluğunu garanti eder.

Otomatik veri aktarımı

Yıllık tüketim değerleri belirli bir tarihte otomatik olarak kaydedilir, aylık istatistikler otomatik olarak aktarılır.

Standartlaştırılmış arayüzler

... ve böylece pratik olarak her uygulama için açıktır.

Kiracılar için daha fazla şeffaflık

(kaydedilen değerleri ekrandan görüntüleyebilirsiniz).

Tüketim davranışının analizi mümkündür

Çeşitli görüntüleme modları mevcuttur.

Algoritmalar sayesinde kolay hata tespiti

Örneğin, sızıntılar hızlı bir şekilde tespit edilir.

Tüm avantajları

Sık sorulan sorular – Su sayacı

Kiracısınız ve ölçüm teknolojisi veya faturalandırma ile ilgili sorularınız mı var? O halde lütfen ev yönetiminize veya sorumlu ölçüm servisine başvurun.

Neredeyse tüm eyaletlerde, konutlarda soğuk suyun faturalandırılması zorunludur. Bu iyi bir şeydir, çünkü soğuk su sayaçlarının kurulumu, su tüketiminde önemli tasarruflar ve kiracılar arasında tüketime bağlı maliyet dağılımı sağlar. Eyaletinizde bu zorunluluğun olup olmadığını, ilgili eyalet yapı yönetmeliklerinden öğrenebilirsiniz.

QUNDIS iki tür ev tipi su sayacı sunmaktadır: makaralı mekanik sayaçlar ve dijital ekranlı elektronik sayaçlar.

Mekanik su sayaçlarında tüketim m³ cinsinden sürekli olarak sayılır. Bu nedenle, okuma işlemi tam olarak belirlenen tarihte (örneğin 31 Aralık) yapılmalıdır. Sayaçta bir kablosuz ek modül varsa, ölçüm impülsleri belirlenen tarihte doğrudan kablosuz olarak ölçüm servisine iletilir. Daha sonra kontrol etmek için, belirlenen tarihte makaralı sayacı okumanız önerilir.

Elekronik su sayaçları genellikle ekranda sırayla kümülatif miktarı, segment testini, okuma tarihini ve yıllık tüketim değerini gösterir.

1. Kümülatif miktar
Kümülatif miktar, üç ondalık basamaklı metreküp cinsinden gösterilir. Örnekte 1823 litre gösterilmektedir.


 2. Segment testi
Bu gösterge, göstergenin tüm segmentlerinin düzgün çalıştığından emin olmak için kullanılır.



3. Yıllık tüketim değerinin gösterilmesi

Kalibrasyon yasası, sıcak ve soğuk su sayaçlarının altı yılda bir ayarlanmasını zorunlu kılar. Evin veya dairenin sahibi, kalibrasyon zorunluluğunun yerine getirilmesinden sorumludur.

Kalibrasyon yılı, su sayacının üzerinde bir etikette belirtilmiştir. Avrupa Ölçüm Cihazları Direktifi (MID) hükümlerine göre piyasaya sürülen yeni ölçüm cihazlarında, ulusal kalibrasyon işareti yerine CE-M işareti kullanılmaktadır. Bu işaret, gövde üzerine damgalanmıştır. ‘M’ harfi metrolojiyi temsil ederken, sağındaki siyah kutunun içinde basılı olan sayı (örneğin ‘21’) uygunluk değerlendirmesinin yapıldığı yılı temsil eder. Yukarıda belirtilen kalibrasyon geçerlilik süreleri, bu ölçüm cihazları için de sınırsız olarak geçerlidir.

Q3 = 2,5 m³/h (MID) akış debisine sahip QUNDIS sıcak ve soğuk su sayaçları, tek bir konut biriminde su tüketiminin tüketime bağlı olarak faturalandırılması için idealdir. Donatılacak gayrimenkulde azami 30 daire birimi varsa, cihazlarımızla ev bağlantısının su tüketimi de ölçülebilir – genellikle elektronik yüzey suyu sayacı Q water 5.5 (Q3 = 4 m³/h, montaj uzunluğu 130 mm) ile yapılır.

Seçim yaparken, yerel su işletmesinin tüm önemli faktörleri, örneğin istikrarı gibi, her zaman dikkate alınmalıdır. Doğru seçim için neredeyse her zaman belirleyici olan faktörler, m³/h cinsinden beklenen maksimum debi ve basınç kaybıdır.

Ev bağlantısının sayaç değeri ile dairelerdeki su sayaçlarının kümülatif tüketim değerleri arasındaki farklar günlük yaşamın bir parçasıdır. Bu farklar, örneğin sızıntı yapan borular, kaydedilmeyen ortak musluklar, çok düşük debi veya su sayaçlarının farklı doğruluk sınıfları veya montaj konumlarından kaynaklanabilir. Su sayaçları için yasal olarak izin verilen ölçüm sınırları ± %5'tir.

Ancak bu, tüm dairelerde bu farklılıklar görüldüğü için sakinleri hiçbir şekilde dezavantajlı duruma düşürmez. Daire su sayaçları sadece tüketime bağlı maliyet dağılımı için kullanılır. Ana su sayacının tüketim değerleri, maliyet birimleri temelinde binanın gerçek tüketimini hesaplamak için kullanılır.
